空調水泵揚程怎么估算？

揚程、流量和功率是考察水泵性能的重要參數：

 1、流量水泵的流量又稱為輸水量

它是指水泵在單位時間內輸送水的數量。以符號Q來表示，其單位為升/秒、立方米/秒、立方米/小時。

2、揚程水泵的揚程是指水泵能夠揚水的高度，通常以符號H來表示，其單位為米

離心泵的揚程以葉輪中心線為基準，分由兩部分組成。從水泵葉輪中心線至水源水面的垂直高度，即水泵能把水吸上來的高度，叫做吸水揚程，簡稱吸程;從水泵葉輪中心線至出水池水面的垂直高度，即水泵能把水壓上去的高度，叫做壓水揚程，簡稱壓程。即水泵揚程=吸水揚程+壓水揚程應當指出，銘牌上標示的揚程是指水泵本身所能產生的揚程，它不含管道水流受摩擦阻力而引起的損失揚程。在選用水泵時，注意不可忽略。否則，將會抽不上水來。

3、功率在單位時間內，機器所做功的大小叫做功率

通常用符號N來表示。常用的單位有：公斤·米/秒、千瓦、馬力。通常電動機的功率單位用千瓦表示，柴油機或汽油機的功率單位用馬力表示。動力機傳給水泵軸的功率，稱為軸功率，可以理解為水泵的輸入功率，通常講水泵功率就是指軸功率。由于軸承和填料的摩擦阻力;葉輪旋轉時與水的摩擦;泵內水流的漩渦、間隙回流、進出、口沖擊等原因。必然消耗了一部分功率，所以水泵不可能將動力機輸入的功率完全變?yōu)橛行Чβ?，其中定有功率損失，也就是說，水泵的有效功率與泵內損失功率之和為水泵的軸功率。

水泵的揚程、流量計算公式：

泵的揚程H=32是什么意思?

揚程H=32是說這臺機器最多可以把水提高32米

流量=橫截面積*流速 流速需要自己測定：秒表

泵的揚程估算：

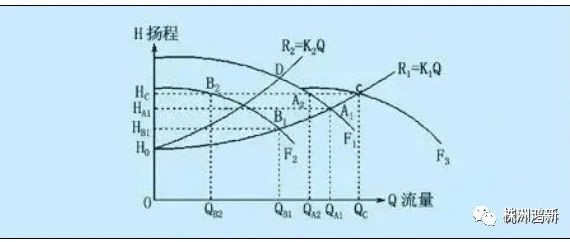

水泵的揚程與功率大小沒有關系，與水泵葉輪的直徑大小和葉輪的級數有關，同樣功率的水泵有可能揚程上百米，但流量可能只有幾方，也可能揚程只有幾米，但是流量可能上百方?？偟囊?guī)律是同樣功率下，揚程高的流量少，揚程低的流量大，沒有標準計算公式來確定揚程，與你的使用條件和出廠的水泵型號來確定。

可以按泵出口壓力表來推算即可，如泵出口是1MPa(10kg/cm2)那揚程大約是100米，但是還要考慮吸入壓力的影響。

對離心泵來說，它有三個揚程：實際吸水揚程、實際壓水揚程、實際揚程，在沒指明的情況下，一般認為揚程是指兩水面的高度差。這里所談的是閉式空調冷水系統的阻力組成，因為這種系統是量常用的系統

例：估算水泵揚程，根據以上所述，可以粗略估計出一幢約100m高的高層建筑空調水系統的壓力損失，也即循環水泵所需的揚程：

1、冷水機組阻力：取80 kPa（8m水柱）；

2、管路阻力：取冷凍機房內的除污器、集水器、分水器及管路等的阻力為50 kPa；取輸配側管路長度300m與比摩阻200 Pa/m，則磨擦阻力為300*200=60000 Pa=60 kPa；如考慮輸配側的局部阻力為磨擦阻力的50%，則局部阻力為60 kPa*0.5=30 kPa；系統管路的總阻力為50 kPa+60 kPa+30 kPa=140 kPa（14m水柱）；

3、空調末端裝置阻力：組合式空調器的阻力一般比風機盤管阻力大，故取前者的阻力為45 kPa（4.5水柱）；

4、二通調節閥的阻力：取40 kPa（0.4水柱）。

5、于是水系統的各部分阻力之和為：80kPa+140kPa+45kPa+40 kPa=305 kPa（30.5m水柱）；

6、水泵揚程：取10%的安全系數，則揚程H=30.5m*1.1=33.55m。　　

根據以上估算結果，可以基本掌握類同規模建筑物的空調水系統的壓力損失值范圍，尤其應防止因未經過計算，過于保守，而將系統壓力損失估計過大，水泵揚程選得過大，導致能量浪費。

————————————————————
