冷卻水系統的設計步驟
1、冷卻水泵和冷卻塔的設置
每臺冷卻塔至少應該配置一臺水泵，一般要考慮備用泵，以備維修之用。一般空調冷卻水系統的水泵與機組連接方式是采用壓入式（對機組而言），只有在水泵的吸入段有足夠的壓頭才能防止水汽化。冷卻塔多為開放式并配風機，使空氣與冷卻水強制對流，以提高空氣的降溫效果。塔內裝有高密度的親水性填充材料，常用的冷卻塔有逆流型和直交流型兩種。冷卻水塔應設置補水管（帶浮球閥），溢水管和排污管。
2、冷卻水系統管徑的確定
一臺冷水機組配置一臺冷卻塔和一臺冷卻水泵時，冷卻水管路的管徑可按冷卻塔的進、出水口接管管徑確定；一臺冷卻塔供幾臺冷水機組時，各臺冷水機組的冷卻水進、出水管管徑與該冷水機組冷凝器冷卻水接管管徑相同。冷卻塔的進、出水管管徑與冷卻塔的進、出水口接管管徑相同。
或參考以下列表選擇冷卻水管管徑：
冷卻水管速算表：

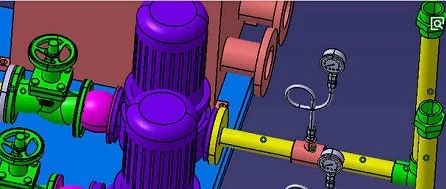

3、冷卻水泵的選擇
（1）冷卻水泵流量的確定
冷卻水泵的流量應為冷水機組冷卻水量的1.1倍。
（2）冷卻水泵揚程的確定
冷卻水泵的揚程可按下式進行計算：
H=1.1*（P1+Z+P3）
式中：P1------冷水機組冷凝器水壓降，mH2O，可以從產品樣品中查出；
Z------冷卻塔開式段高度Z（或冷卻水提升的凈高度），mH2O；
P2------管道沿程損失及管件局部損失之和，mH2O。
作估算時，管路中管件局部損失可取5mH2O；沿程損失可取每100米管長約為6mH2O。若冷卻水系統供、回水管長為L（m），則冷卻水泵揚程的估算值為：
H=P1+Z+5+L*0.06mH2O式中符號含義同上。
4、冷卻塔的選擇
首先根據冷卻塔的安裝位置的高度、周圍環境對噪聲的要求等，確定冷卻塔的結構形式。
冷卻塔的冷卻水量，是根據制冷機所需的冷卻水量，并根據室外空氣的濕球溫度進行修正來確定的。
當設計條件與冷卻塔制造廠提供的產品性能表?xiàng)l件不同時，應根據產品樣本給出的冷卻塔的熱工性能曲線或資料進行修正。
型號規格確定后，復核所選冷卻塔的結構尺寸是否適合現場的安裝條件，并根據冷卻塔的運行重量，核算冷卻塔的運行重量，核算冷卻塔安裝位置的樓板或屋面結構的承受能力，以確保安全。
————————————————————
