大溫差熱泵機組在熱電聯產供熱領域中的應用

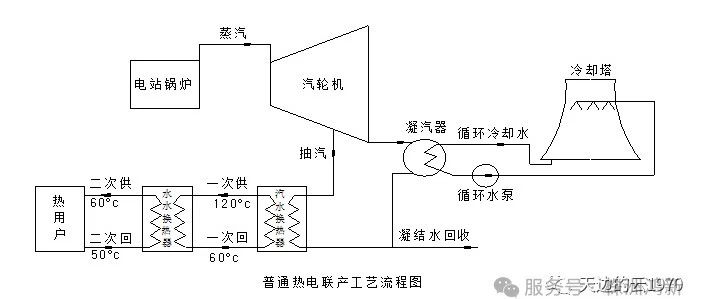

為充分利用電廠余熱，在各小區熱力站應用大溫差供熱機組，并在電廠設吸收式熱泵（如圖）。通過各熱力站設置的大溫差供熱機組，一次網回水溫度由60℃可降到30℃以下。在電廠，采用吸收式熱泵技術，用汽輪機抽出的蒸汽作為驅動熱源，并回收凝汽器的低溫余熱，加熱一次供熱管網的低溫回水。在這個系統中，由于可以保證凝汽器的循環冷卻水在20～40℃之間低溫運行，可不必再進入冷卻塔冷卻，從而大大減少了電廠的冷源損失。同時，由于將低溫余熱回收利用，增加了熱源電廠的供熱量，在不增加熱電機組的情況下，大大增加了供熱能力。既為供熱公司解決了熱源不足問題，又給熱電廠增加了經濟效益。另外，由于使用大溫差熱泵機組，一次線運行水溫由120/60℃變成120/20℃，一次線供回水溫差由60℃增大到100℃，流量下降了40%，這樣在一次管網管徑不變的情況下就大大增加管網的輸送能力，同時，由于流量減小，熱網阻力下降，大大改善了熱網水力工況，尤其是距離電廠最遠的不利端的水壓狀況得到了改善。另外，由于流量下降了40%，進而管網阻力下降64%，電廠大網循環水泵揚程下降64%，循環水泵耗電量可下降78%。
工作原理
120℃的一次水進入供熱機組的發生器，加熱換熱管外的溴化鋰稀溶液，使稀溶液變成濃溶液后，經熱交換器經交換器進入吸收器，同時產生冷劑蒸汽。從發生器出來的一次水進入板式換熱器，與二次水進行熱交換，一次水溫度降低，二次水溫度升高。發生器內產生的溶劑蒸汽進入冷凝器，被冷凝成冷劑水進入蒸發器，同時放出熱量。冷劑水被蒸發器傳熱管內的一次水加熱而蒸發成低溫冷劑蒸汽，一次水放出熱量，溫度降至20℃。低溫冷劑蒸汽進入吸收器被濃溶液吸收，放出的熱量被吸收器傳熱管內的二次水帶走，吸收低溫冷劑蒸汽后的濃溶液變成稀溶液，溶液泵將稀溶液經溶液熱交換器輸送至發生器。二次水進入冷凝器，吸收冷劑蒸汽放出的熱量，在熱泵主機完成一次水到二次水的熱交換，從熱泵主機出來的二次水與從板式換熱器出來的二次水混合，輸送至用戶。3、影響大溫差熱泵工作性能的幾點因素：（1）一次管網驅動水溫度一次管網水溫直接影響制冷劑的蒸發，水溫越高運行越好。一般情況下，熱水溫度應在80℃以上，熱泵機組才能正常運轉。（2）蒸發器真空度真空度越高越能保證蒸發器的正常運轉。因此真空泵和自動排氣系統的性能尤為重要。（3）溴化鋰溶液的質量。（4）水質：水質不好會造成換熱管的結垢、腐蝕，影響傳熱，造成制冷量下降。而腐蝕可能使換熱管發生點蝕而被迫停機。（5）換熱管組材質：應選擇導熱系數高、耐腐蝕的材料，一般為紫銅管。（6）對于高、低區供熱系統一體機，高、低區供熱負荷相差不要太大，否則，機組難以實現高、低區一體。（7）為保證制作的大溫差熱泵機組滿足用戶的參數要求，廠家應具備先進的檢驗、測試平臺，模擬各種實際運行工況進行試運行，檢測各種運行指標是否達標。（8）解決初末寒一次線水溫低時不能啟機的二種措施：①帶燃?xì)饧訜峁δ埽跄┖淮尉€水溫低時將一次線驅動水提溫至可正常運轉溫度。②將板換、熱泵一體機的板換增加余量。由于初、末寒時熱負荷小，板換換熱面積不需增加很多即可滿足要求。在初、末寒時，溴化鋰機組可暫時不運行，僅依靠板換換熱實現供熱。同時，也因初末寒時熱負荷較小，熱力站即使不使用大溫差熱泵，電廠供熱能力也能滿足用戶要求。
————————————————————
